Какое питание требуется камерам Hikvision

PoE-питание

    Питание камеры осуществляется либо по РоЕ(802.3af), либо через блок питания (в комплект поставки не входит, для всех кроме скоростных поворотных). Камеры могут питаться как по методу А (всего 2 пары, смешанный режим), так и по методу Б (4 пары, 2 пары данные — 2 пары питание).

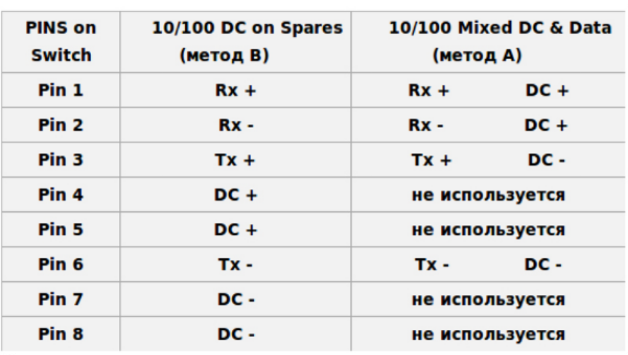

Цоколёвка 8контактного разъема 8P8C (RJ45)

    Регистраторы Hikvision питают камеры по методу Б, по этому в связке PoE регистратор Камера необходимо использовать 4 парный кабель .

Стандарт IEEE 802.3af и 802.3at(PoE+, Hi-PoE)

    В соответствии с существующей редакцией стандарта максимальная мощность систем PoE 802,3af (Power Class 0 и Power Class 3) составляет 15,4 Вт.

    Регистраторы Hikvision соответствую классу 2 PoE устройств и обеспечивают питания до 7Вт на порт.

    Стандарт 802.3at(РоЕ+) подразумевает увеличение максимальной передаваемой мощности до 60Вт. Таким образом можно подключать по PoE некоторые поворотные камеры Hikvision можно питать от PoE коммутатора.

    Максимальная длинна передачи питания по РоЕ — 100м, при этом потери составляют до 15% мощности.

Блок питания

    Не скоростные поворотные камеры

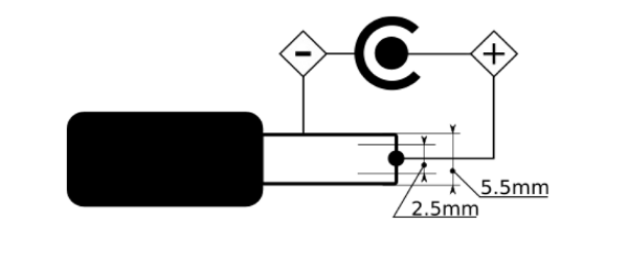

    Для питания камеры подойдет стабилизированный блок питания с выходными характеристиками 12В 1А, внутри. Размер разъема 5.5x2.5mm

Скоростные поворотные камеры

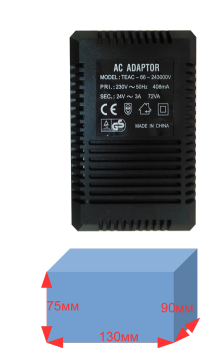

    Скоростные поворотные камеры Hikvision питаются от комплектного блока  питания 24V AC 3A. Данный блок питания не защищен от влаги и пыли и предназначен для установки в сухом помещении.
