Налаштування клавіатури Hikvision (на прикладі DS-1100KI)

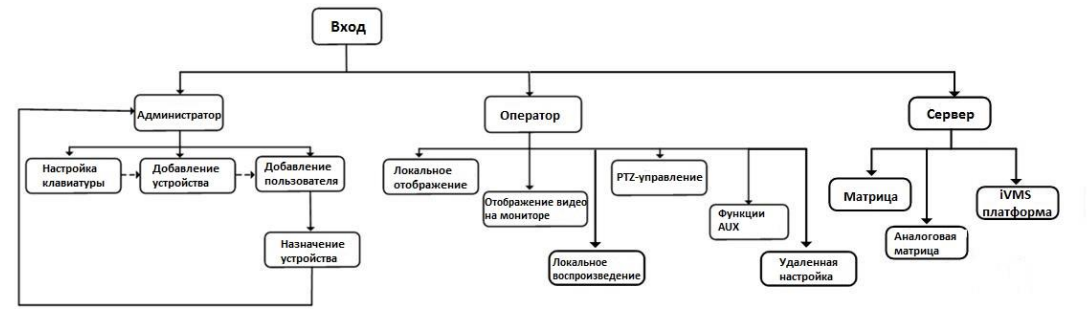

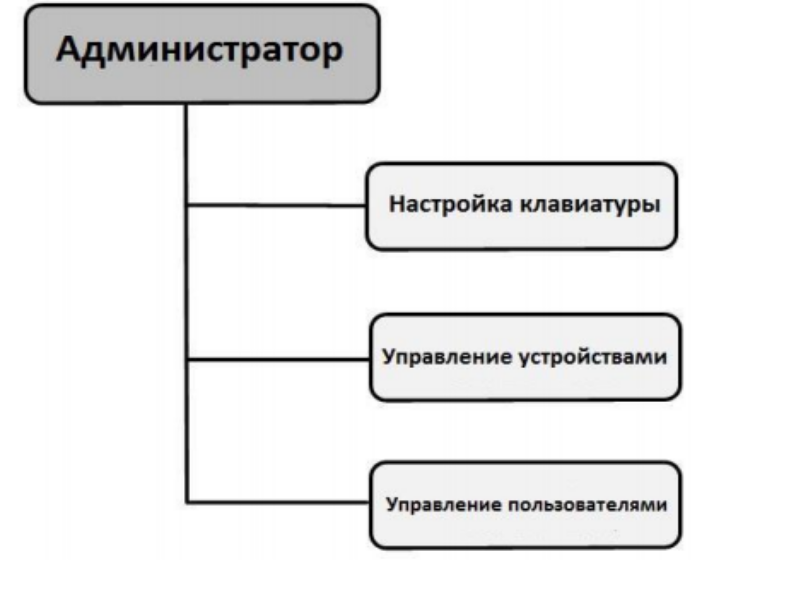

Керування клавіатурою поділяється на два типи: керування адміністратора та оператора. У користувача-адміністратора такі можливості:

1. Додавання операторів (максимум трьох);

2. Налаштування параметрів клавіатури;

3. Додавання, налаштування та видалення пристроїв;

4. Додавання, налаштування та видалення користувачів та призначених пристроїв. Оператор може лише керувати призначеним пристроєм, для кожного оператора може бути призначено до 1280 пристроїв

Основні операції:

Адміністратор: для першого використання клавіатури необхідно налаштувати параметри в меню налаштування клавіатури, додати пристрій, оператора та зв'язати доданий пристрій з оператором.

Оператор: оператору доступні керування режимом відображення, віддалена настройка параметрів пристроїв, виведення відео на монітор, локальне відтворення, PTZ контроль, функції AUX і т.д.

Сервер: керування матричною системою, аналоговою матрицею, аналоговими камерами та iVMS платформою.



Початок роботи

Клавіатура керування DS-1100KI має сенсорний екран з роздільною здатністю 800*480. Управління здійснюється за допомогою руки, стілуса (знаходиться на задній панелі праворуч) або за допомогою миші, підключеної через USB. З усіх способів радимо використовувати саме останній, т.к. резистивний сенсорний екран не дозволяє комфортно керувати пристроєм.

Після увімкнення пристрою на екрані з'явиться назва, версія прошивки.

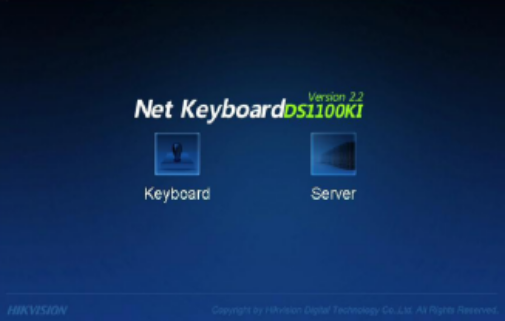

Перше вікно, яке ми побачимо:

Для керування клавіатурою вибираємо Keyboard та входимо до системи.

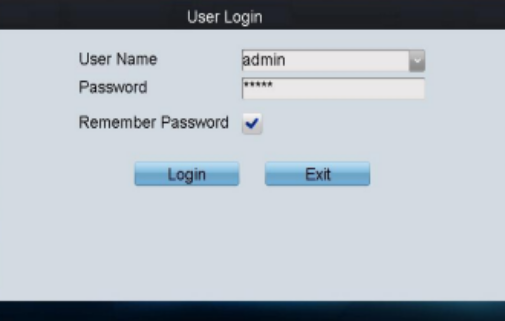

Доступи за замовчуванням:

Логін: admin

Пароль: 12345

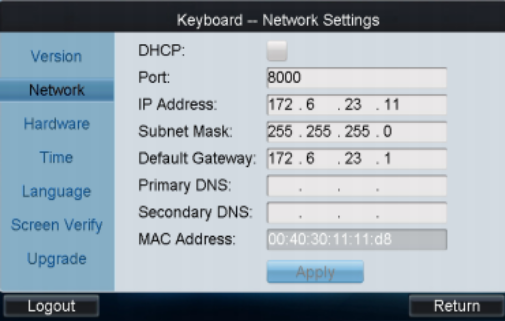

Для налаштування підключення до мережі необхідно зайти в меню Keyboard – Network

Налаштуйте параметри мережі клавіатури (порт, IP-адреса, маска підмережі, основний шлюз, DNS-сервер, альтернативний DNS-сервер). Натисніть Apply, щоб зберегти налаштування.

У головному вікні адміністратора для входу до меню керування пристроями слід натиснути Device.

Далі, за допомогою кнопки Add Device можна додати пристрій вручну, або скористатися функцією Auto search і вибрати потрібний пристрій зі списку (пристрій повинен знаходитись у тій самій мережі, куди підключена клавіатура).

Після додавання пристроїв слід створити Оператора, для цього необхідно перейти до розділу User .

У вікні списку користувачів натисніть Add User, щоб увійти у вікно додавання користувача. Введіть ім'я користувача, пароль та підтвердження пароля. Натисніть Add, щоб завершити процедуру додавання користувача.

Повернувшись у вікно списку користувачів, натисніть "реєстратор із зеленою стрілочкою вправо" навпроти потрібного користувача, щоб відкрити вікно пристроїв, доступ до яких необхідно дозволити користувачеві.

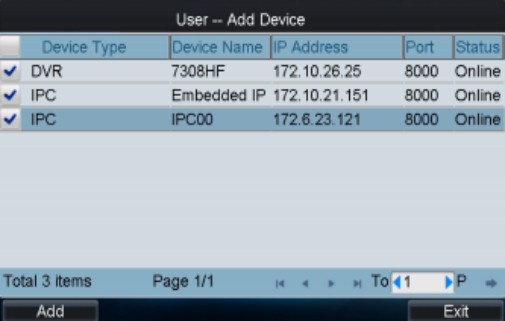

Натисніть Add Device, щоб увійти у вікно User-Add Device. Виберіть пристрої, поставивши галочки, і натисніть Add, щоб додати пристрої для певного користувача.

Пристрій буде відображено у вікні списку користувачів.

Повертаємося назад і натискаємо "блокнотик" для того, щоб авторизувати користувача та увійти до режиму Оператора.

Робота в режимі Оператора

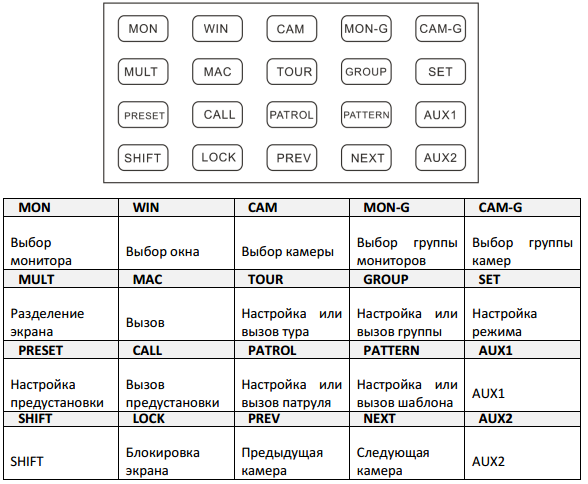

Функціональні кнопки:

Отже, ми увійшли до режиму Оператора.

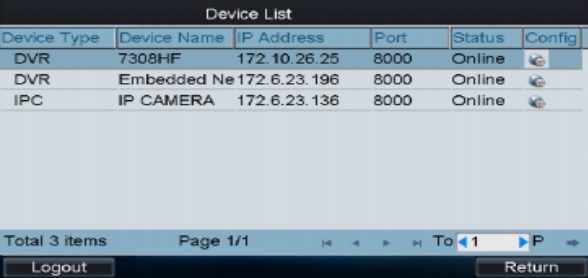

Спершу нам необхідно перевірити, з якими пристроями оператор може працювати. Для цього необхідно зайти до розділу Device List.

У списку відобразяться всі пристрої, які можуть керуватися вибраним користувачем.

У нашому випадку ми бачимо, що у списку є два реєстратори та одна IP камера. Для керування натискаємо

У цьому меню ми можемо налаштувати параметри мережі, RS-232/RS-485 послідовні порти, тривоги, виключення, потік даних і т.д.

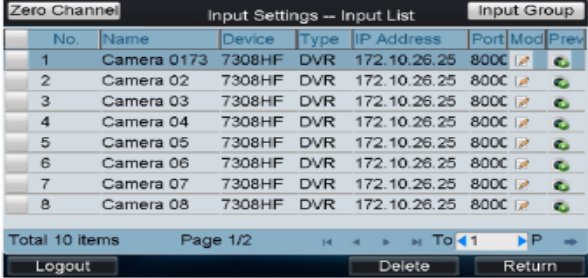

Повертаємось у головне меню Оператора та вибираємо Input.

У списку відобразяться всі пристрої, які можуть керуватися відповідним користувачем.

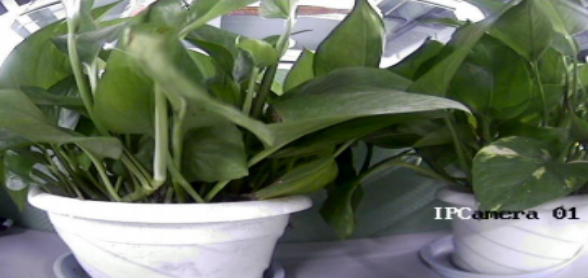

Вибираємо камеру та натискаємо "play" для відображення.

Щоб переключити відображення попереднього/наступного каналу, натискайте кнопки NEXT(наступний) та PREV(попередній).

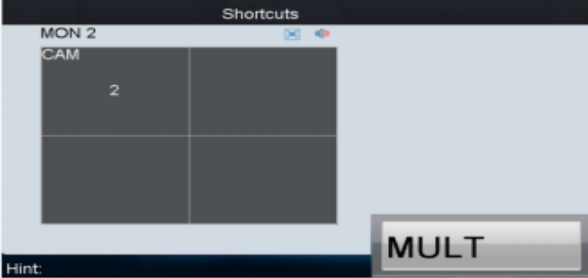

Поділ екрана

Користувач Оператор може вибрати режим розділення екрана для вибраного вихідного каналу. Можливі такі поділи: 1/4/9/16.

Кроки:

1. Натисніть Num + MON, щоб вибрати монітор.

2. Натисніть Num + MULT, щоб вибрати розділення вибраного каналу.

Відображення відео на моніторі

Кроки:

1. Натисніть Num + MON, щоб вибрати монітор.

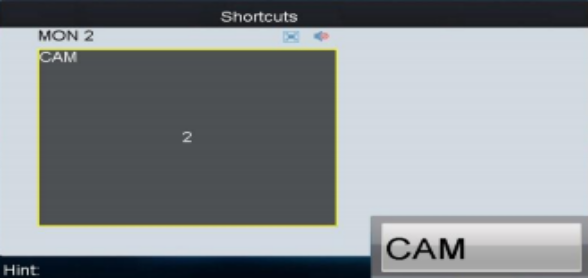

2. Натисніть Num + WIN, щоб вибрати вікно відображення на моніторі. Також на сенсорному екрані можна натиснути вибрати вікно відображення.

3. Натисніть Num + CAM, щоб вибрати камеру.

Наприклад, натисніть 1+MON, 2+WIN, 3+CAM, щоб відобразити сигнал із 3 камери у вікні 2 монітора 1.

Все проводимые действия будут отображаться на экране, который подключен к видеорегистратору.



Усі дії, що проводяться, будуть відображатися на екрані, який підключений до відеореєстратора.



Далі почнемо огляд основних можливостей клавіатури DS-1100KI.

1. У разі необхідності управління серією послідовних дій є можливість додавати макрокоманди.

Керування: натисніть клавішу Num + MAC для виклику макрокоманди. Натисніть Macro у головному меню для входу у вікно налаштування макрокоманд.

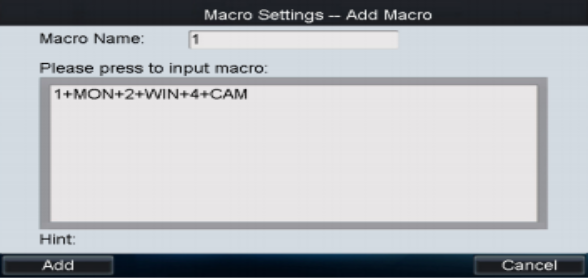

Натисніть Add Macro для входу у вікно Macro Setting-Add Macro. Змініть ім'я та натисніть командні клавіші, щоб увійти до текстового меню. Натисніть Add, щоб додати макрокоманди.

Максимальна кількість макрокоманд – 128.

Для перегляду збереженої макрокоманди необхідно натиснути "блокнотик"

Для запуску натиснути "Х:" або Num+Mac

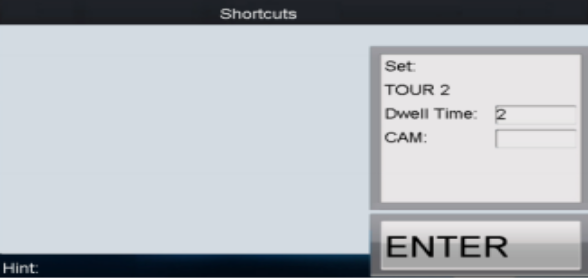

2. Налаштування туру.

У тур може бути додано до 64 камер з настроюваним часом простою. За промовчанням час простою 30 секунд. Коли система не перебуває в режимі відтворення, Ви можете натиснути клавішу SET, а потім Num + TOUR для входу у вікно налаштування туру.

Можливо налаштовано до 8 турів. Час прострою - це час, що використовується для перемикання з однієї камери на іншу під час проходження туру.



PTZ управління

Автоматизація системи управління купольної поворотної камери (PTZ-камери) — досить актуальне і цікаве завдання, особливість якого полягає не тільки в тому, щоб аналізувати відео з нерухомих камер, а й наводити камеру без участі людини.

Приступимо до детального розгляду функціоналу клавіатури.

Якщо камера під'єднана до клавіатури підтримує PTZ, для керування Ви можете використовувати кнопки: LIGHT, FOCUS, IRIS, ZOOM, WIPER.

Завдання автоматизації

Налаштування попереднього встановлення.

Виберіть вихідний монітор або вікно, і клавіатура автоматично з'єднається з камерою. Керуйте джойстиком для переміщення по PTZ в бажану позицію і натисніть PRESET для завершення налаштування попереднього встановлення. Також Ви можете вибрати камеру, натиснувши на кнопки Num+CAM і потім натиснути PRESET.

Автоматичне патрулювання

Виберіть вихідний монітор або вікно, і клавіатура автоматично з'єднається з камерою. Натисніть клавішу SET, потім натисніть PATROL, щоб увійти у вікно налаштування патруля. Ви можете вибрати камеру натисканням Num+CAM, а натиснувши на SET Ви відкриєте вікно налаштування патруля.

Налаштування шаблону

Виберіть вихідний монітор або вікно, і клавіатура автоматично з'єднається з камерою. Натисніть SET на клавіатурі та натисніть PATTERN для входу у вікно налаштування шаблону. Також Ви можете вибрати потрібну камеру та натиснути на клавішу SET для початку налаштування шаблону.

Aux Functions

На панелі клавіатури є кнопки AUX1 і AUX2. Ви можете налаштувати функції в інтерфейсі оператора. За замовчуванням налаштовані такі функції: AUX1 – двостороннє аудіо, AUX2 – захоплення зображення. Двостороннє аудіо між клавіатурою та вибраним пристроєм може бути реалізовано клавішею Aux.



Увімкнення двостороннього аудіо через вихідний канал:

1. Натисніть Num + MON, щоб вибрати вихідний канал.

2. Натисніть клавіші AUX1/AUX2, щоб розпочати двосторонній зв'язок.



Увімкнення двостороннього зв'язку через вхідний канал:

1. Натисніть Num + CAM, щоб вибрати вхідний канал.

2. Натисніть клавіші AUX1/AUX2 (налаштовані на двосторонній зв'язок), щоб розпочати двосторонній зв'язок.



У процесі двостороннього зв'язку:

1. Натисніть 0+AUX1/AUX2 для зупинки.

2. При натисканні Num + MON, потім AUX1/AUX2 клавіатура переключиться на двосторонній зв'язок із найближчим пристроєм.

3. Якщо потрібний двосторонній зв'язок з камерою, натисніть клавішу ESC, введіть Num + CAM і натисніть AUX1/AUX2 для початку двостороннього зв'язку. Якщо роз'єднати мережу в процесі двостороннього зв'язку, натисніть клавіші 0+AUX1/AUX2, щоб зупинити двосторонній зв'язок і запустити її ще раз. Якщо Ви хочете встановити сеанс двостороннього зв'язку з пристроєм, який вже перебуває в процесі двостороннього зв'язку, з'явиться відповідна помилка.



При підключенні мікрофона до роз'єму Line IN на задній панелі клавіатури, мікрофон повинен бути активним, тобто підключений через базову станцію (підсилювач).
